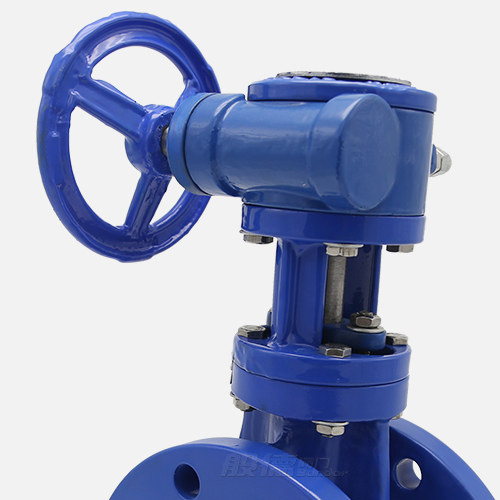

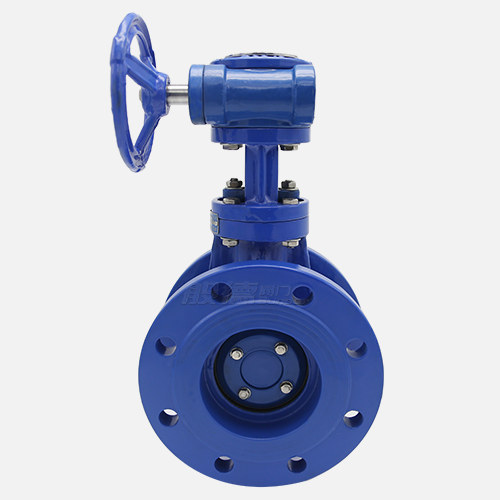

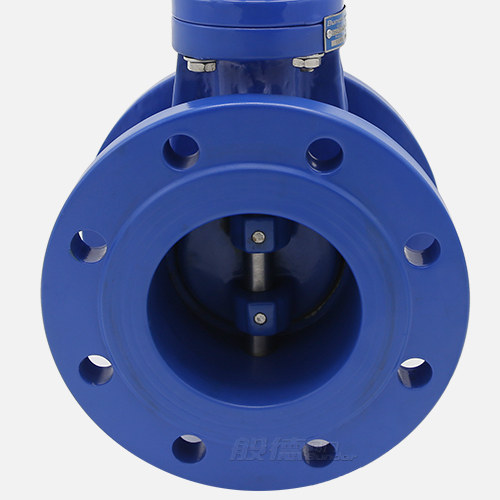

D342X-16Q法蘭雙偏心蝶閥

【產品型號】: D342X-10/16Q

【通徑】: DN50-DN2400

【公稱壓力】: PN1.0/1.6MPa

【適用溫度】: -20～120℃

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 化工水處理電力給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 偏心蝶閥

更新時間：2017-12-07 10:39:40

產品介紹

產品優點

閥體閥板性能強

閥體/閥板采購QT450-10材料、球化率3級以上、?；?yàn)，機械性能完全達標。
閥軸傳動扭矩小

閥軸使用自潤滑式套筒軸承作為支撐、可以減少閥軸傳動過程中生產的摩擦、并降低扭矩。
實心體閥體

閥體均為實心重體，壁厚滿足GB26640要求，保證承壓強度；
數控精密機床加工

閥體及內件均為數控精密機床加工，精度高；
多種密封材料可選

可選用不同密封材料，以保證密封面耐磨損，耐沖刷、耐腐蝕，使用壽命長；
可輕松更換

采用可更換連接式密封圈，使用標準螺栓安裝在閥板上，可輕松更換；
層層質檢，保證產品品質

從毛坯到成品包裝出廠每個環節層層質檢。

產品介紹

D342X-16Q法蘭雙偏心蝶閥：結構簡單緊湊、重量輕、操作方便，性能可靠，功能齊全，造型美觀大方，便于維修。該閥門采用雙偏心結構，蝶板、閥座密封面加工精度高。蝶板在開啟的瞬間，密封面完全脫離；蝶板在關閉的過程中幾乎無摩擦，關閉輕便。具有越關越緊自鎖功能，自密封性能，密封性能穩定可靠；雙偏心法蘭蝶閥泛用于冶金、水電、熱電、熱力、城市給排水、農田排灌等行業，適用介質為蒸汽、空氣、水等，在管道系統中，作截?cái)嗷蜻B通介質用。

產品參數

相關產品

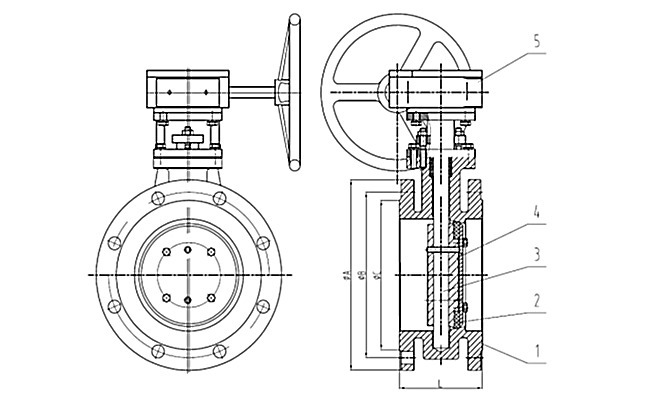

D342X-16Q法蘭雙偏心蝶閥參數信息

閥門執行標準	名稱	設計及制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
閥門執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	GB/T 17241.6-2008
主要零部件信息	名稱	1-閥體	2-閥座密封	3-蝶板	4-閥軸	5-渦輪
主要零部件信息	材質	球墨鑄鐵DI	三元乙丙橡膠EPDM	球墨鑄鐵DI	45#	<DN800單級；≥DN800雙級
尺寸信息	公稱尺寸		PN10			結構長度	PN16
	DN	NPS（英寸）	A	B	C	L	A	B	C
	50	2''	165	125	99	108	165	125	99
	65	2 1/2''	185	145	118	112	185	145	118
	80	3''	200	160	132	114	200	160	132
	100	4''	220	180	156	127	220	180	156
	125	5''	250	210	184	140	250	210	184
	150	6''	285	240	211	140	285	240	211
	200	8''	340	295	266	152	340	295	266
	250	10''	395	350	319	165	405	355	319
	300	12''	445	400	370	178	460	410	370
	350	14''	505	460	429	190	520	470	429
	400	16''	565	515	480	216	580	525	480
	450	18''	615	565	530	222	640	585	548
	500	20''	670	620	582	229	715	650	609
	600	24''	780	725	682	267	840	770	720
	700	28''	895	840	794	292	910	840	794
	800	32''	1015	950	901	318	1025	950	901
	900	36''	1115	1050	1001	330	1125	1050	1001
	1000	40''	1230	1160	1112	410	1255	1170	1112
	1200	48''	1455	1380	1328	470	1485	1390	1328
	1400	56''	1675	1590	1530	530	1685	1590	1530
	1600	64''	1915	1820	1750	600	1930	1820	1750
	1800	72''	2115	2020	1950	670	2130	2020	1950
	2000	80''	2325	2230	2150	760	2345	2230	2150
	2200	88''	2550	2440	2295	800	2550	2440	2295
	2400	96''	2760	2650	2495	850	2760	2650	2495

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
