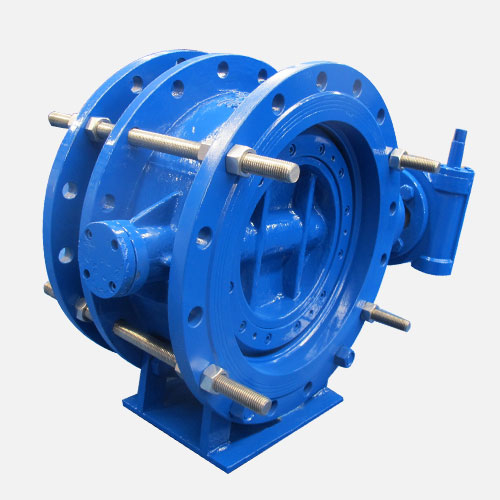

SD342X雙偏心伸縮法蘭蝶閥

【產品型號】: SD342X-10/16Q

【通徑】: DN100-DN2000

【公稱壓力】: PN10/16

【適用溫度】: 0~80℃

【適用介質】: 水、氣、油品等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設水處理電力給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 偏心蝶閥

更新時間：2022-10-10 16:30:55

產品介紹

產品優點

球鐵和鑄鋼材質可選

主體材質選用QT450或WCB，化學成分和力學性能達到國家規定標準要求，可提供材質報告。
產品精度有保障

所有閥體及零部件均采用數控機床加工，確保產品精度。
體密封結構

采用體密封結構，區別于市場常規的板密封結構，可實現雙向密封。
多種密封可選

有橡膠軟密封及不銹鋼硬密封可選，閥板及其他零部件也可根據工況選配材質。
閥座耐磨

閥座堆焊不銹鋼，更耐磨，使用壽命更長。
閥軸自潤滑

閥軸采用自潤滑式套筒軸承支撐，減少摩擦和扭矩。
阿克蘇環氧樹脂噴涂

采用世界品牌阿克蘇環氧樹脂噴涂，噴涂厚度達250um。
按照國家標準試壓

每臺閥門出廠均按照國家標準試壓，不合格產品絕不出廠。

產品介紹

伸縮蝶閥除了能作調節和截流作用，還能補償管道溫差所產生的熱脹冷縮，也能為安裝更換、維修閥門提供方便。雙偏心伸縮蝶閥主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上。和中線蝶閥相比，雙偏心蝶閥更耐高壓，壽命更長，穩定性好。和其它閥門相比，口徑越大材料越輕，成本就更低。

產品參數

相關產品

名稱	設計與制造標準		結構長度		試壓標準	側法蘭尺寸
參照標準	GB/T 12238		GB/T 12221		GB/T 13927	GB/T 17241.6
名稱	1-閥體		2-密封		3-蝶板	4-閥軸
材質及說明	QT450-10		EPDM		QT450-10	2Cr13

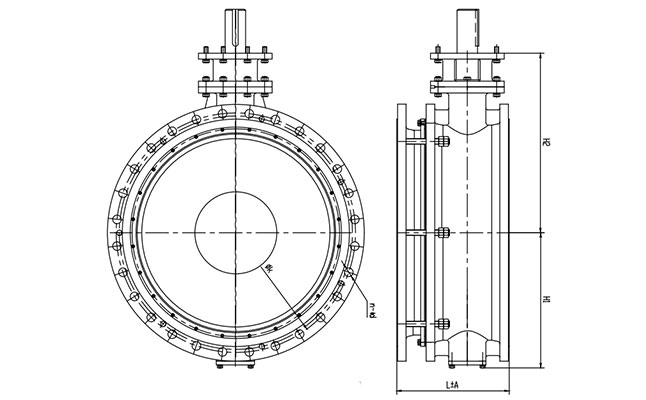

公稱尺寸		L	伸縮量	PN10		PN16
DN	NPS（英寸）	L	伸縮量	φK	n-φd	φK	n-φd
100	4''	190	±10	180	8-φ19	180	8-φ19
125	5''	200	±10	210	8-φ19	210	8-φ19
150	6''	210	±10	240	8-φ22	240	8-φ22
200	8''	230	±10	295	8-φ22	295	12-φ22
250	10''	250	±10	350	12-φ22	355	12-φ28
300	12''	270	±10	400	12-φ22	410	12-φ28
350	14''	290	±10	460	16-φ22	470	16-φ28
400	16''	310	±10	515	16-φ28	525	16-φ31
450	18''	330	±15	565	20-φ28	585	20-φ31
500	20''	350	±15	620	20-φ28	650	20-φ34
600	24''	390	±15	725	20-φ31	770	20-φ37
700	28''	430	±15	840	24-φ31	840	24-φ37
800	32''	470	±15	950	24-φ34	950	24-φ40
900	36''	510	±20	1050	28-φ34	1050	28-φ40
1000	40''	550	±20	1160	28-φ37	1170	28-φ43
1200	48''	630	±30	1380	32-φ40	1390	32-φ49
1400	56''	710	±30	1590	36-φ43	1590	36-φ49
1600	64''	790	±30	1820	40-φ49	1820	40-φ56
1800	72''	870	±30	2020	44-φ49	2020	44-φ56
2000	80''	950	±30	2230	48-φ49	2230	48-φ62

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
