Z41H鍛鋼法蘭閘閥

【產品型號】: Z41H-16C

【通徑】: DN15-DN50

【公稱壓力】: PN16-250

【適用溫度】: -29℃～425℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: A105

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 硬密封閘閥

更新時間：2018-07-20 16:21:11

產品介紹

產品優點

標準化生產 提供檢驗報告

所有出廠產品均按國際/國標標準嚴格生產和檢驗，提供材質化驗單、提供試棒及機械性能報告。
每臺閥門均進行無損探傷檢驗

每臺閥門均進行無損探傷檢驗，符合JB/T6440標準，JB/T6439標準和JB/T6903標準。
閥桿機械性能優良

閥桿材質的化學成分和粗糙度達到國標要求，閥體表面進行抗蝕性氮化或調質處理，保證閥桿機械性能。
零配件可以互換

尺寸公差符合國標GB/T1800-1800.3標準要求，零配件可以互換。
密封面硬度和寬度達標

密封面采用等離子堆焊，硬度達GB/T12234-12236標準要求，寬度超過國家標準。
內腔清潔度達標

整機裝配前，用煤油和防銹油經過高壓噴射清洗，試壓后清除試驗介質，噴涂防銹油，內腔清潔度達到JB/T7748S標準。
出廠前殼體、密封雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。
出廠層層質檢

從毛坯到成品包裝出廠每個環節層層質檢。
兩年內壞一個賠兩個

般德品牌產品國內外各有太平洋保險500萬保額的品質承保（保單號：ATIJ04007120Q000006E），承保范圍29類，共1000余種產品，質保2年，兩年內壞一個賠兩個。

產品介紹

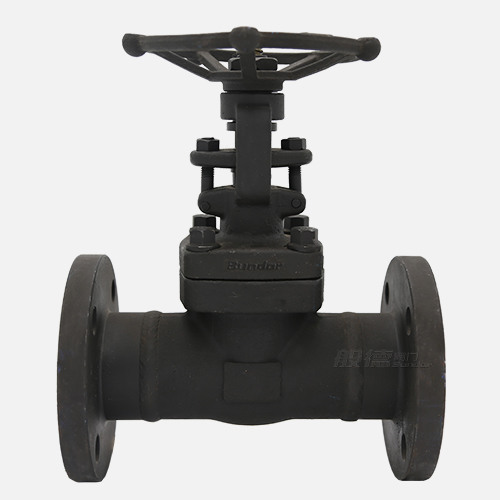

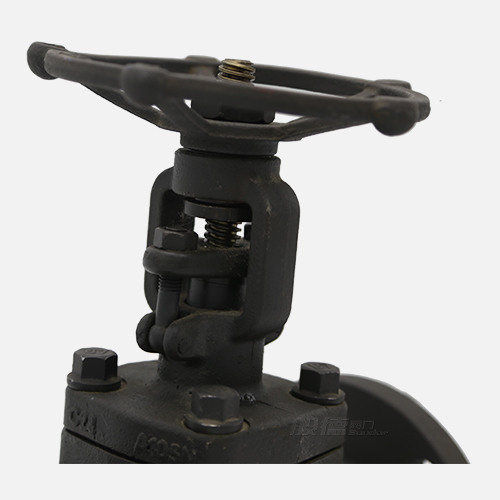

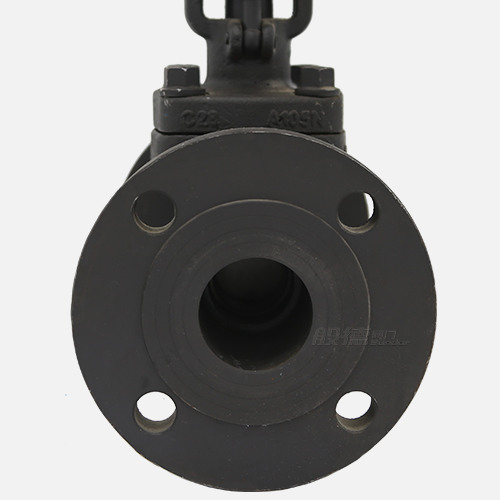

Z41H鍛鋼法蘭閘閥產品配置：法蘭連接，閥體/閥蓋：A105 閥板：F430 閥桿:A182 F6a。由般德閥門生產。應用領域有自來水、污水、建筑、石油、化工、輕紡、電力、船舶、冶金、能源系統。

產品參數

相關產品

Z41H鍛鋼法蘭閘閥參數信息

閥門執行標準	名稱	設計及制造					結構長度						試壓標準				連接法蘭尺寸
閥門執行標準	參照標準	GB/T 12234-2008					GB/T 12221-2005						GB/T 13927-2008				GB/T 9113-2010

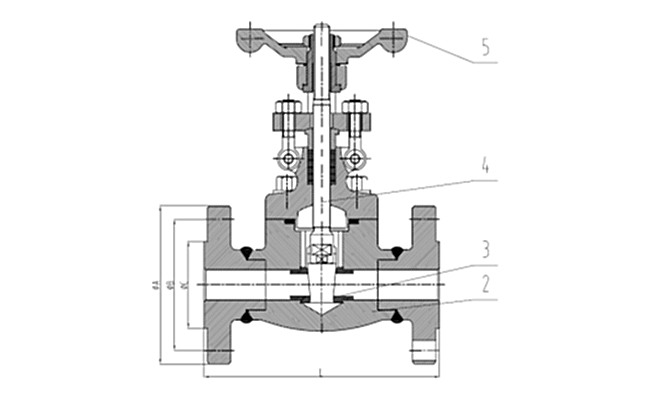

主要零部件信息	名稱	1-閥體					2-閥瓣						3-閥蓋				4-閥桿			5-手輪
主要零部件信息	材質	鍛鋼A105					A182 F430						A105				A182 F6a			HT200
尺寸信息	公稱尺寸		PN16～PN40	PN16			PN25			PN40			PN63～PN250	PN63			PN100			PN160			PN250
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	L	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC
	15	1/2''	130	95	65	45	95	65	45	95	65	45	170	105	75	45	105	75	45	105	75	45	130	90	45
	20	3/4''	150	105	75	58	105	75	58	105	75	58	190	130	90	58	130	90	58	130	90	58	135	95	58
	25	1''	160	115	85	68	115	85	68	115	85	68	210	140	100	68	140	100	68	140	100	68	150	105	68
	32	1 1/4''	180	140	100	78	140	100	78	140	100	78	230	155	110	78	155	110	78	155	110	78	165	120	78
	40	1 1/2''	200	150	110	88	150	110	88	150	110	88	260	170	125	88	170	125	88	170	125	88	185	135	88
	50	2''	250	165	125	102	165	125	102	165	125	102	300	180	135	102	195	145	102	195	145	102	200	150	102

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
